РЕГУЛИРУЮЩИЙ КЛАПАН ТИП HCVK2

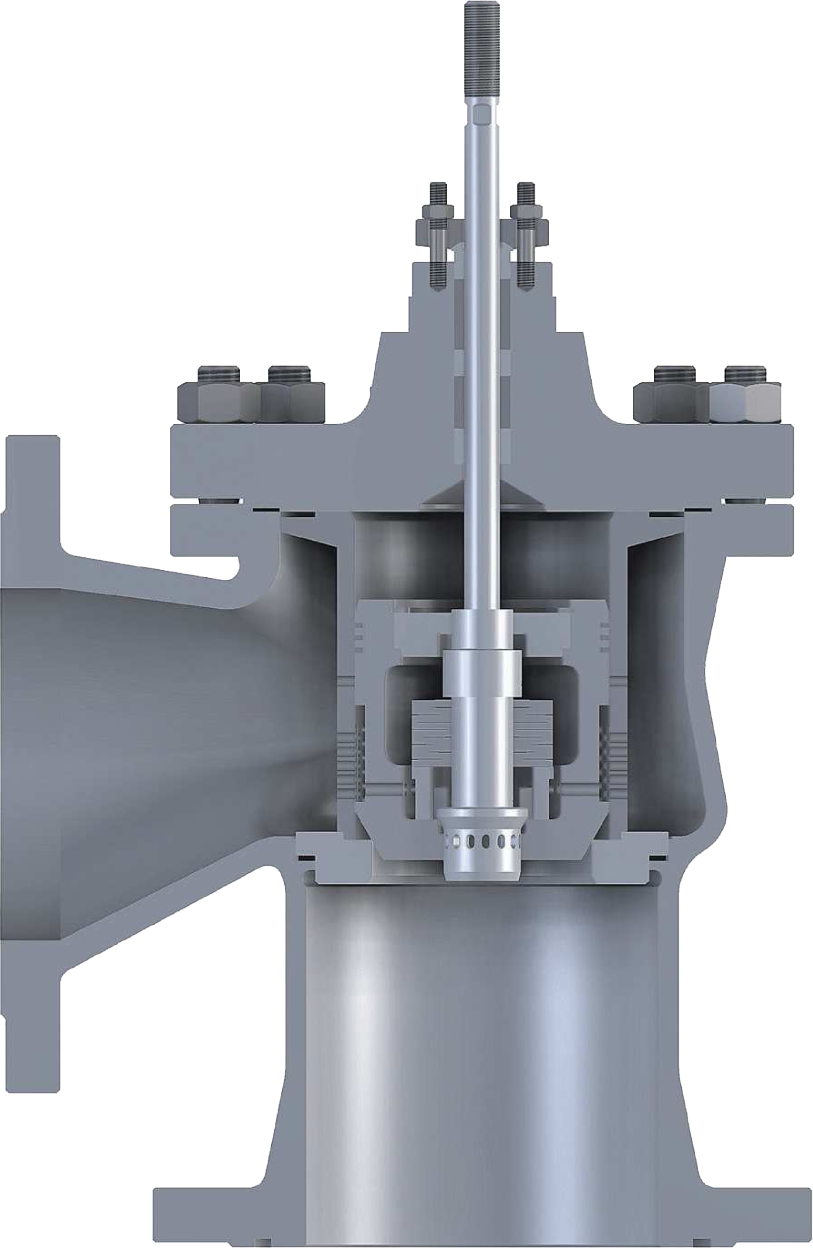

Регулирующий клапан тип HCVK2 выполнен в угловом литом корпусе, сверху закрытым крышкой фланцевого типа. Седло клапана выполнено в виде клетки, в которой перемещается основной плунжер (поршневой или перфорированный, уравновешивающийся с помощью давления с внутренним плунжером – также называемым ведущим плунжером). Герметизация крышки, седла клапана и клетки осуществляется при помощи спиральных графитовых прокладок (размещаются в пазах). Таким образом, разборка и сборка клапана легки и не требуют каких-либо специальных инструментов. При работе клапана происходит одностадийное расширение среды. В самом начале работы начинает двигаться ведущий плунжер. Он управляет небольшим потоком и уменьшает перепад давления, влияющий на основной плунжер. Уменьшение динамических сил, действующих на основной плунжер позволяет использовать привод меньшей мощности. Если ведущий плунжер полностью поднят, начинает открываться основной плунжер. Если основной плунжер перфорирован, то именно он, а не клетка отвечает за перепад давления на клапане. Клапан тип HCVK2 регулирует поток рабочей среды, направленный над плунжером (FTC).
